一、方框图和工作原理
㈠ 流量信号闭环负反馈系统
㈡ 90°干扰自动补偿系统
㈢ 频率-电流变换系统
二、互换原理
三、线路分析
㈠ 放大器
1.交流放大器
2.直流放大器
㈡ 相敏整流器

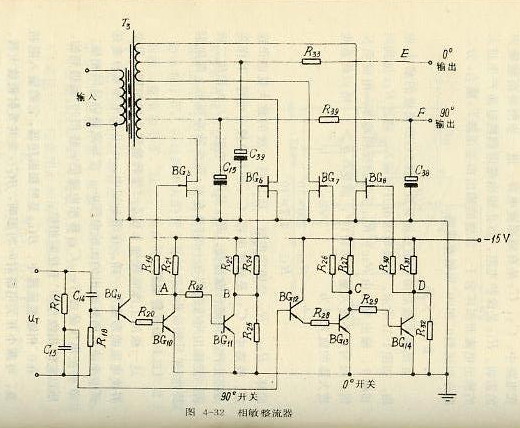

工作原理跟LDZ-Ⅰ型转换器中的相同,仅是开关电压的形式不一样。在图4-32中,0°开关电压来自变送器中电流互感器输出的比较电压ur,它与流量信号同相位。90°开关电压是有R17,C13移相电路把ur移相90°而得到的,所以它的相位与90°干扰同相位。

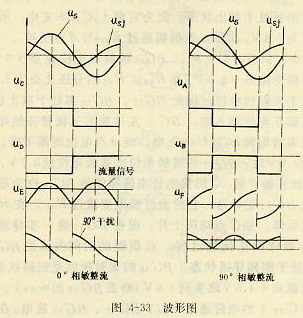

在0°相敏整流器中,BG9是射极跟随器,它的输入阻抗高,可减小开关电路对ur的影响。BG10是共发射极放大器,通过它放大,限幅后,就称为0--9V跳变的方波,通过R19耦合到BG5的栅极,控制BG5的导通和截止。当方波为0V时,BG5的栅极偏压也为0V,BG5处于导通状态;当方波为-9V时,BG5的栅极偏压为-9V,它的绝对值大于BG5的夹断电压,所以BG5处于截止状态。BG10输出的方波经过BG11倒相后取控制BG5的栅极,是BG5与BG6轮流导通、截止。各点波形如图4-33所示。在0°相敏整流器中,90°干扰的平均分量为0,这就抑制了90°干扰。流量信号经过相敏整流后,在R33、C39的滤波下成为直流电压,输送到直流放大器去进一步放大。
90°相敏整流器的工作原理与0°的一样。
㈢ 电压-频率变换器
1.电压-频率变换电路
⑴ 变换过程
⑵ 数学关系
2.脉冲整形电路
⑴ 电路的稳定状态
⑵ 脉冲前沿过程
⑶准稳态过程
⑷ 关于脉宽稳定性的讨论
3.倒相器
㈣ 0°乘法器
㈤ 高精度量程调整装置
㈥90°乘法器
㈦ 频率-电流变换系统
1.频率-电压变换电路
2. 稳压电源
3. 阻尼装置
4. 电压-电流变换电路
四、调试和校验
㈠ 单元(1)的调试
㈡ 单元(2)的调试
㈢ 单元(3)的调试
㈣ 单元(4)的调试
㈤ 整机调试
五、主要技术指标
