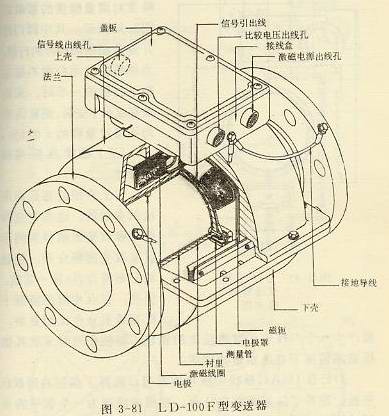

图3-81为国产φ100mmLD-F型电磁流量变送器的结构图。

由于在磁通密度较强的地方磁力线有相互排斥趋于均匀的特性，变送器在口径比较小的条件下要产生一个权重函数倒转分布磁场是比较困难的。LD-F型变送器在大口径时采用权重函数倒转磁场，在中小口径时采用变形磁场。如图3-81所示的φ100mm变送器，激磁线圈为集中绕组，它将是一对矩形无骨架线圈弯制成拱形，然后与磁轭一起安装在上下壳体内。当测量管与壳体装配时，线圈两横截面面对测量管中心的张角约为90°，产生一个变形磁场。
LD-F型变送器尺寸段，体积小，重量轻。例如φ100mm变送器测量管法兰端面之间的间距为300mm，结构紧凑，重量仅为25kg。
图3-82为LD-F型变送器的电气原理图。变送器内安装环形电流互感器LH，它的初级线圈与激磁线圈串联，次级线圈上便感应出一个与激磁电流I同相位的比较电压信号。经电容C移相、W2调幅后，电压信号的相位滞后δ角（磁滞角），与磁场及流量感应电动势e同相，其幅值调整到与流体单位流速产生的流量信号成一定的比值，最后传输给转换器。LD-F型电磁流量变送器与LDZ-Ⅲ电磁流量转换器配套。由于变送器输出信号的相位及比值受到了控制，LD-F型变送器与LDZ-Ⅲ转换器配套的仪表具有互换性。

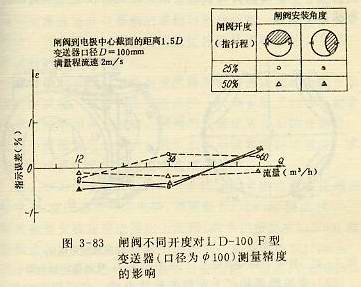

当闸阀直接安装在LD-F型变送器的进口端时，由于阀门不同开度造成的流速场畸变对测量精度的影响如图3-83所示。其中阀门的开度是指闸阀阀杆的行程。当闸阀的关闭行程不超过整个行程的一半时，无论垂直或水平安装，测量误差均不超过量程的±0.5%.
