板状电极电磁流量计
DEBIMAG板状电极电磁流量计选择了弧形曲面板状电极，改善了权重函数的分布，使激磁线圈为一个简单的平面线圈，这样，磁场就能比较容易地满足B.W之积为常数的要求。

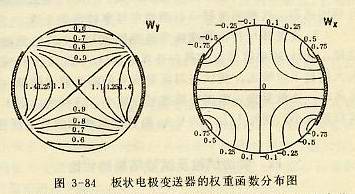

图3-84为变送器在电极截面上的权重函数Wx、Wy分布图。图3-85为变送器磁场与权重函数之乘积的分布情况。



图3-86展示了板状电极电磁流量变送器的结构，这种电磁流量计的主要特点有：
① 由于变送器采用了板状电极来改变流体中的电位分布，权重函数的分布情况也得到了改善，使磁场分布比较容易实现B.W之积为常数的要求。因此，仪表指示对流速分布状态不敏感。
② 变送器采用了大面积的板状电极，变送器的内阻大大下降，对放大器的输入阻抗要求较低。同时，根据前面已介绍的内容，这种变送器可以测量电导率较低的介质。
③ 变送器用转换器变频电路提供30Hz交流电激磁。这样30Hz的电信号很容易与外界50Hz干扰区分开来，大大提高了信噪比。使仪表对流量信号的幅值哟哀求降低（下降将近一个数量级），激磁电流也可以减小。这种变送器不论其口径大小，功耗不大于50VA，而且激磁线圈的重量很轻。
