转换器的电源

电源

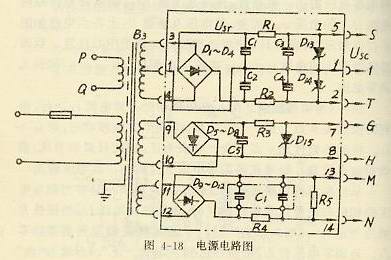

转换器的电源是由电源变压器、蒸馏二极管稳压管以及滤波电容器、电阻器组成。它的电路如图4-18所示。
电源电路图
电源变压器B3的作用是将220V交流电压变换成四组交流电压供各组整流二极管整流,其中标有P、Q的一组绕组专门为90°干扰补偿器提供相敏参考电压和电桥电压。
各组整流器由整流二极管D1~D12及滤波电容器、电阻器、稳压管所组成。它们整流后的直流电压有:
1.1~2端,输出+19V直流电压,用作高输入阻抗前置放大器的电源。
2.1~5端,输出-12V直流电压,用作主放大器的电源。
3.7~8端,输出-6V直流电压,为90°干扰补偿电路中的差动直流放大级馈电,并提供不接地电源。
4.13~14端,输出+50V直流电压,为直流功率放大器提供不接地电源。电阻R5是电源的负载,使输出电压在50V范围。
由于整机对直流电源要求不高,故采用简单的稳压电路。下面就其中一组-12V稳压电压的工作过程说明如下:
图4-18中,R1是滤波限流电阻,利用硅稳压器D13做调整元件。当Usr由于某种原因升高时,引起输出电压Usc也升高,因此D13的电流I增加,于是R1上的压降也增加,结果使Usc降低,从而保持Usc稳定。同样,由于Usr下降引起Usc下降,因此I下降,R1上的压降也下降,结果使Usc增加。
