输入比较电路

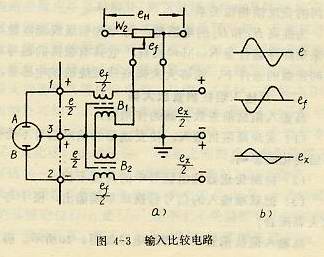

输入比较电路的作用是实现整机闭环负反馈。它由反馈变压器B1和B2等组成。其电路如下图4-3a所示。
来自变送器的流量信号e输入到转换器的输入端1与2和负反馈电压ej比较，得到的差值电压ex,ex被馈送到下一集高输入祖刚前置放大器进行放大。由于变送器两个电极A和B都不接地，因此在信号的每一瞬间，电极A和电极B对地的电位差大小相等，方向相反，即电极A的电位UA=e/2,电极B的电位UB=-e/2.为了同时对变送器双端输入的异相信号进行负反馈，输入比较傲电路利用两个反馈变压器B1和B2来完成。当电极A对地的信号电压和电极B对地的信号电压以及负反馈电压EF的极性如图4-3b所示时，则通过反馈=变压器B1和B2实现了ef对e的负反馈。
从图4-3a可知，B1和B2的初级线圈和量程电位器W2并联在一起，它们的等效电路相当于一个移相器。为避免反馈电压ef产生相位移，应使B1和B2的初级先去绕组的电感量达到相对于W2来说可视为开路的程度。这样，改变量程电位器w2时，不会影响到反馈电压ef的相位，从而保证ef与e之间的负反馈相位关系。
为提高B1和B2的电感量，除增加初级线圈匝数外，铁芯采用高导磁合金Ni79Mo4材料，它具有很高的磁导率，在相同匝数的条件下，能够大大提高线圈绕组的电感量。
