高输入阻抗前置放大器
高输入阻抗前置放大器的作用有：
1.实现高阻抗输入，是变送器的输出信号不受变送器内阻变化的影响。
2.抑制变送器输出信号中的共模干扰。
3.把双端输入的信号转换成单端输出，便于与下一级放大器配合。

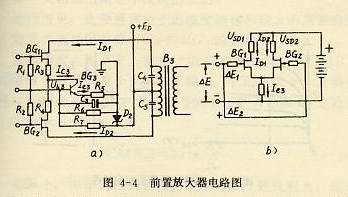

高输入阻抗前置放大器的电路如图4-4a所示。前置放大器由量值配对的高输入阻抗、低噪声的结型场效应晶体管（3DJ6G）BG1与BG2组成差动放大电路。它是一个对称电路。栅极电阻R1与R2通过电阻R6接地，R3与R4为缘级电阻，起一定的负反馈作用。

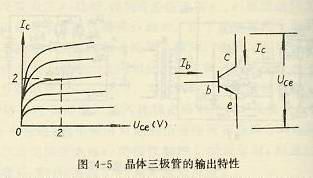

为了提高输入级电路的共模抑制比和温度变化补偿能力，除了电路参数应尽量对称外，前置级还采用由晶体管BG3构成的恒流源电路。从前置差动放大器原理可知，共模反馈电阻愈大，则电路的共模一直比就愈大。恒流源电路是交流阻抗很大而直流压降较小的一种电路，它能在较低的电压ED下得到交到的源级共模反馈电阻。从图4-5晶体三极管3BG1Ib所决定，当Ib一定时，只要Uce大于2~3V，Ic就基本上不随Uce变化了，也就是说，c与e之间的动态电阻非常大，一般可到10~100kΩ。图4-4中的BG.就起到这个作用。这里漏极电压用稳压管D2温压后，由电阻R6与R7分压以固定BG3的基极电位Ub3，使Ub3基本上不受温度变化的影响。如果由于温度升高，使ID1与ID2增加时，此时流动BG3的电流Ie3相应增加，R5两端的压降也增加。但由于Ub3为R6、R7分压所固定，Ube3就比以前下降，Ib3也要随之下降，因此起到了一直Ic3上升的作用，也就抑制了ID1与ID2的上升，这样BG1与BG2的输出电压USD1与USD2也几乎不变，它们之间的变化关系为：

当有共模干扰输入时，即两个输入端的输入信号ΔE1与ΔE2大小相等，极性一致，如简化电路图4-4b所示，电流ID1=ID2，Ie3=ID1+ID2,BG1与BG2的输出端USD1和USD2，压降相等，因而无输出。这是因为差动放大器的输出ΔUSD正比于两个输入端信号ΔE1与ΔE2之差，及ΔUSD=Kd(ΔE1-ΔE2).。式中Kd为差动电路的电压放大系数。因此不管共模干扰有多大，ΔE1-ΔE2总是等于ΔUSD/Kd，其共模干扰在输出端是不反映出来的。
由此可见，欲要得到较小的温度漂移和较大的共模抑制比，应适当选择配对管BG1和BG2的参数。
在差动放大电路中，常用“共模抑制比”--CMRR来说明放大器对共模干扰的抑制能力。它的定义是：差动信号的电压放大系数Kd对共模信号的电压放大系数Kc之比值（以dB表示），即：
CMRR=20 lg * Kd/Kc （4-14）
实际上，由于元件、器件的温度系数分散性较大，因此不可能是Kc做到等于0,。电路中的BG1与BG2在场效应晶体管测试仪上用实际工作电流进行挑选配对，条件是只要电路参数尽量对称。经实际测定，差动放大电路的共模一直比CMRR大于60dB。
由差动放大器放大后的信号经输出变压器B3耦合至下一级主放大器的输入端。这里，输出变压器B3除了完成差动放大器的对称馈电外，还起着级间阻抗匹配作用和完成信号从对称输入到不对称（即单端）输出的转换。
