潜水型电磁流量计
潜水型电磁流量计
对于一般的渠道，多数采用堰式流量计的原理进行流量测量；但对于给排水系统来说，给水系统的流量随用户在冬夏、昼夜等不同季节、不同时间的需要量变化较大，排水系统的流量受降雨量和排出口液位高低（例如河水液位计的变化、海洋潮汐的变化）等影响，因此要求流量计的测量范围较大。对于这种情况，堰式流量计就不够理想了。潜水型流量计可以用来测量明渠渠道流体的流量。图3-51是它的结构图。

一、潜水型电磁流量变送器（以下简称潜水型变送器）
潜水型变送器与插入式变送器一样，完全采用水密封式结构。它通过与外壳相连的法兰安装在平板的测量孔上。这平板拦断渠道的水流，迫使水流只能从潜水型变送器中流过，整个变送器完全浸入水中。

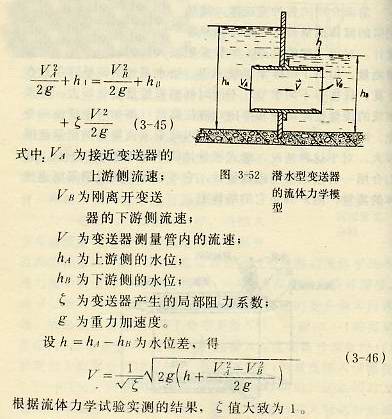

当潜水型变送器如图3-52安装时，根据水力学的分析，应满足伯努利定理：

通常，排水渠水流量为最大时，水位差h为10~30cm，VA为0.1~0.5m/s。在这话总情况下，接近变送器部位的流速对于h值的影响不超过1%：

设ζ≈1，这样我们只要知道潜水流量计测得的流速，便可以推算损失水头（即水位差）h。
二、变送器与扩量程器的组合使用
如图3-53a所示，当渠道水流量较小时，可以采用一台变送器单独进行测量。在渠道水流量较大时，原则上可以采用几台变送器并联安装使用的方案，但这样不经济。这里介绍一种变送器与扩量程器组合安装方案，可以大大节省费用，同样可以达到准确测量的目的。

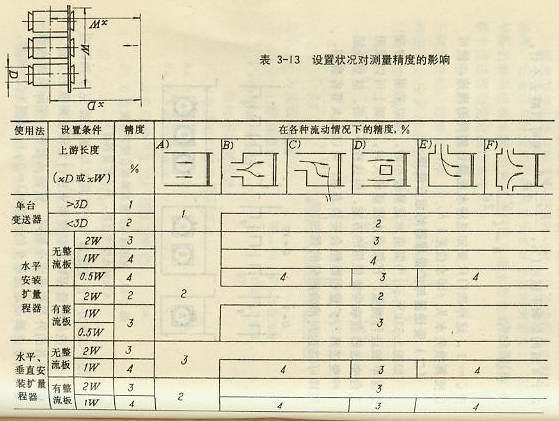

图3-53b为一台变送器与一只具有与变送器完全相同的水力学构造的扩量程器，并联使用来进行大流量测量的方案。由于两者的外形构造完全相同，安装又对称，实际渠道水流量Q为变送器测定流量q的两倍（Q=2q）。如图3-53c那样，则Q=3q。表3-13为通过实流试验测得的安装条件对测量精度的影响。


三、变送器的设置

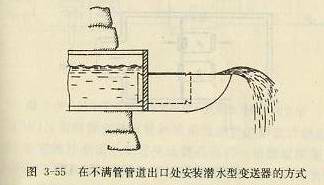

潜水型变送器无论是但它使用，还是与扩量程器组合使用，为了保证流量计测量，管内需充满被测液体，以防止由于液体不充满管道造成的测量误差；变送器安装时必须完全潜入水中（图3-54、3-55）


由于渠道水路构造、流动状态等因素，潜水型变送器的安装情况也各不相同，在此仅举几例。
例一：在向海洋直接排放的水路上安装变送器的方式，如图3-56所示。涨潮时下游侧的海水水位上涨，根据液位的涨落，流速可以从零开始测量。假如流量计经过该井，可以测量逆流流量，在这种情况下，采用潜水型流量计测量排放流量可认为是最适当的测量方法。

例二：在暗渠坑中安装潜水型变送器的方式，如图3-57所示。工厂排水大多数采用暗渠排放，在这种场合，我们可以在暗渠中开口的坑内安装潜水型变送器，这样设置也很方便。

例三：是大流量的情况。采用一台φ600mm口径潜水型变送器与5只扩量程器组合使用，可以测量30*10⁴t/d的大流量。
