变送器的调零法

变送器的调零法
要消除所谓“变压器效应”产生的90°干扰，目前主要采用两种方法：一种是认为地造成一个90°干扰幅值相同，相位相反的信号去与干扰信号相互抵消；另一种是让引出线组成的闭合回路与磁场交链的磁通所形成的电流之代数和为零。

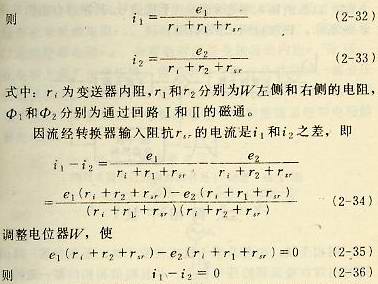

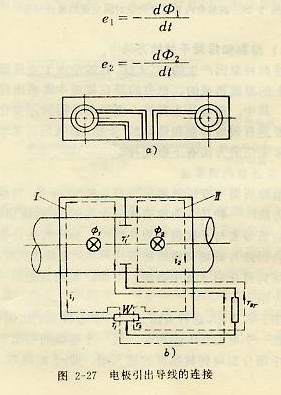

如图2-27所示，这种方法是在一个电极上引出两根导线，分别接在一个电位器W的两端，另一个电极的引出线和电位器W的中端分别接到转换器的输入端，即rsr的两端。这样就形成了两个闭合回路Ⅰ和Ⅱ，在磁场中磁通相互交链。在闭合回路Ⅰ中感应产生的电动势e1和闭合回路Ⅱ中感应产生的电动势e2各自形成电流i1和i2. i1和i2分别经过电位器中端加到转换器的输入电阻rsr上。因这两个电流的方向是相反，当被测液体的流速为零时，调整电位器w中心触点的位置，可以找到一个平衡点，是两个闭合回路中的电流i1和i2大小相等，这样流经rsr上的电流i1和i2就可以相互抵消。其关系可用下列式子来表示。


因此，从理论上讲，用这样的方法可以把90°干扰完全消除，但在实际上，由于90°干扰信号一部分是随着时间变化而变化的，加上制造工艺上的原因，不可能把90°干扰完全消除，所以，还必须同时采取其他措施。
