电磁流量计调表步骤
1.通上电源
2.输入密码
3.输入发货传感器的口径
4.输入相应的量程
5.设置阻尼时间20秒
6.流量零点修正，波动修正至±0.005之间
7.小信号切除允许3%
8.流量积算单位小口径100以下输入0.001 m3，大口径150以上输入0.01 m3
9.空管报警允许
10.输入标定系数
11.累积流量清零输入36666
注：零点修正需传感器满管状态下进行
分体型电磁流量计的法兰上必须钻接地螺丝。 |
|
|
|
|
|
| |
低电导率介质对电磁流量计的影响
低电导率介质对电磁流量计的影响
变送器的内阻与被测介质电导率成反比，显然，介质电导率越低，变送器的内阻就越大。但是，介质额电导率却有随介质温度的变化而变化。一般来说，随着介质温度的上升，电导率也上升，其大致的情况是介质温度升高一度，电导率约增大2~2.5%。按照这种关系，如果介质温度上升20℃时，电导率就要提高一倍左右，这是因为温度升高时，离子的水化作用减弱，溶液粘度也减小的缘故。也就是说，介质温度上升，变送器的内阻就变小，它总是随被测介质电导率的变化而变化的。在这种情况下，就要求电磁流量转换器的输入阻抗必须大于变送器内阻许多倍，才能在介质电导率于一定范围内变动时，对测量精度不致造成影响。所以也可以说，被测介质电导率的下限是由转换器的输入阻抗来决定的。假如转换器的输入阻抗很大，被测介质电导率的下限就可以降低。

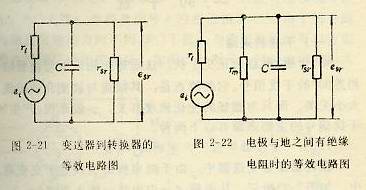

但是，实际上，转换器对流量信号的测量大都都采用相敏检波，要求输入到转换器去的电压信号不产生相位移。可是，在传输低电导率介质的流量信号时，变送器内阻和信号传输线对地的分布电容不仅会使信号电压衰减，还将组成不可忽视的“移相器”，使信号电压产生相位移。从变送器到转换器的等效电路如图2-21所示，在这里还没有考虑电极对地的绝缘电阻和传输线的电阻。
从图2-21可以看出，输入到转换器的有效信号电压esr应该是：
由上式可知，传输线对地的分布电容C会引起测量误差。如果按照上式来计算，在采用50赫兹交流激磁时，若要满足0.5%的测量精度，除rsr≥200ri外，还必须使分布电容C≤2.22/rsr.这样，也就限制了信号传输线的长度。假如要对电导率较低的介质进行测量，并考虑由感应而产生的干扰噪声时，实际上可能使用的信号电缆的长度，比一般规定的还要缩短一些。
当然，如上所述，随着转换器输入阻抗的提高，并采取其他措施，可以降低测量介质电导率的下限，并且可以增加传输线的长度。
另外，考虑电极与地之间的绝缘电阻时，其等效电路如图2-22所示。其中，rm主要代表电极对低的绝缘电阻，一般可以做到rsr大于rm。但是，当被测介质温度升高时，绝缘电阻值会下降，尤其在被测介质的电导率较低时，分布电容C的作用就会增强，这就要影响到esr与ei的关系，即测量ei的精度就会受到影响。所以，在测量低电导率的介质时，必须特别注意绝缘电阻。
优量电磁流量计
（具有国家认可的电磁流量计制造资质，中国具有影响力的电磁流量计厂家之一）
计量器具生产许可证:  苏制02000305号 电磁流量计执行标准: JB/T9248-1999
精品级高压电磁流量计，每套带第三方检测证书；优量流量计，就是不一样 |
>>>更多电磁流量计的知识>>> |
|
|
|
|
|
|
电磁流量计的发展概况
电磁流量计是根据法拉第电磁感应定律制成的一种测量导电性液体体积流量的仪表。
大家知道，当导体在磁场中作切割磁力线方向的运动时，就会感应产生一个其方向与磁场方向和导体运动方向相垂直的感应电动势，其值与磁感应强度和运动速度成正比。这就是英国物理学家法拉第在1831年发现的电磁感应定律。
1832年，法拉第在英国泰晤士河滑铁卢桥的两头放下两根电极，想利用地球的地磁场，以河水作为导体，来测量河水的流量。这就是世界上最早的一次电磁流量计的实验。可是，他实验了三天就停止了，因为当时他所测出来.. |
| |
| 作者：电磁流量计张工 |
|
|
知识介绍：
电磁流量计是根据法拉第电磁感应定律制成的一种测量导电性液体体积流量的仪表！由于他具有一系列的优点，电磁流量计的应用范围很广阔，广泛应用月化工、化纤、矿冶、造纸、制糖、给水、污水处理、港口疏浚、水工机械等部门。
电磁流量计优点如下：
1。变送器简单可靠，没有可动部分，也没有阻碍被测介质流动的节流部件，不会发生堵塞问题。
2。由于没有节流不见，被测介质在变送器的测量管内流过时，几乎没有压力损失，仅仅只有这一段管段的沿程阻力，因而可以忽略不计。
3。电磁流量计是一种体积流量测量仪表，不仅可以测量单项的导电性液体，也可以测量液固两相介质的流量，而不受介质的温度、粘度、密度、比重等物理参数的影响。因此，电磁流量计只需经过水标定以后，就可以用来测量其他导电性液体或液固两相介质的流量。
4。电磁流量计量程极宽，而且额可以任意改变量程。而孔板、文丘利管等类型的流量计，其最大额定流量是根据压差来决定。在设计计算时，按被测介质各种参数选定，使用中一旦参数有变，就会带来测量误差，甚至不能使用。
5。电磁流量计无机械惯性，反映灵敏，可以测量瞬间时脉动流量，而且线形好，可以直接进行分刻度。因此，可以将测量信号直接用转换器线性转换为标准信号输出，即可就地显示，也可以将信号远距离传送。
6。耐腐蚀性能好。由于电磁流量计与被测介质接触的部分只有测量管衬和电极表面，因此可根据被测介质的物理化学性能来选择合适的材料。
7。安装方便。变送器可以水平安装，也可以垂直安装，并且对前置直管段的要求较低。
8。使用方便，维护方便，寿命较长。
另：
低导电率液体的流量测量！
一般来说，电磁流量计对被测介质有导电要求，需要具备一定的电导率。对于导电率极低的介质，如石油制品或有机溶剂的流量的测量，就会受到限制。这是由于被测介质导电率极低时，电极与液体之间的接触电阻会增加，使变送器内阻增大的缘故，而且信号传输县的分布电容的影响也增大，使信号衰减，并产生相位移，与此同时 干扰电势却由于电导率的降低而得到增强，这主要是由静电感应引起的，所以对于电导率较低的液体测量，通常采用下列措施：
1。降低变送器的内阻；在保证测量精度的前提下，为了能够测量电导率较低的 液体流量，并延长信号传输线的长度，首先应降低变送器内阻。采用大面积电极或采用三电极结构来减少电极与液体之间的接触电阻，可以降低变送器的内阻。同时，在变送器内部设置低噪声前置放大器，可使变送器以低阻抗和高噪比的输出。
2。提高转换器的输入阻抗。
3。屏蔽驱动电路。
|
|
|
